아파트 외벽 누수 문제로 고민 중이신가요? FORENSIS™ 누수정밀감정시스템이 과학적 데이터로 해결해드립니다.
아파트 외벽 누수 탐지 현장 — FORENSIS™ GPR 정밀감정
아파트 외벽 누수는 외벽 크랙이 있다고 해서 반드시 누수 원인이라고 할 수는 없습니다. 크랙과 피해 세대 간의 인과관계를 과학적으로 규명해야 책임 소재가 명확해집니다. FORENSIS™ 누수정밀감정시스템은 관리사무소와 피해 세대 양측 모두가 납득할 수 있는 중립적 과학 감정 결과물을 제공합니다.
1. 비만 오면 반복되는 외벽 누수, 관리사무소도 피해 세대도 지쳐 있습니다
관리사무소 입장
“세대에서 민원이 빗발칩니다.
외벽 방수공사도 다 했습니다.
세대 코킹도 교체했습니다.
우수관도 점검했습니다.
그런데 비만 오면 또 샙니다.
예산은 쓸 만큼 썼는데 해결이 안 됩니다.
도대체 원인이 무엇인지 알 수가 없습니다!”
아파트빗물누수-피해세대천장누수현장-원인불명
빗물 누수 피해 세대 입장
“수년째 비가 올 때마다 물이 새고 있습니다.
관리사무소는 공사를 했다고 하는데 전혀 나아지지 않아요.
비 오는 날이 두렵습니다.
누구 책임인지조차 명확하지 않습니다.”
두 입장 모두 답답하기는 마찬가지입니다.
아파트외벽누수-피해세대천장훼손현장-빗물피해
2. 문제는 원인을 정확히 모른 채 공사부터 반복했기 때문
국제건물외피컨설턴트협회(IIBEC)가 발표한 외벽 누수 진단 연구에서도 “외벽 누수는 근본적인 이해와 정확한 원인 진단 없이 겉으로 드러난 증상만을 막는 접근은 누수 재발을 낳고 구조물 손상을 가중시킨다”고 명시하고 있습니다. (Farmer, G. (2008). An Overview of Diagnostic Water Leakage Testing of Building Facades. IIBEC — iibec.org)
눈에 보이는 곳을 막는 것과 실제 침투구를 찾는 것은 전혀 다른 접근입니다.

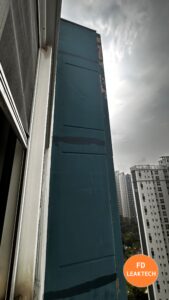

아파트외벽누수-외벽크랙박리현장-빗물침투
3. 외벽 크랙이 있다고 모두 누수 원인이 되는 것은 아닙니다
아파트 외벽에는 크고 작은 크랙들이 있습니다. 그런데 이 크랙들이 세대 내부 빗물누수의 원인이라는 것이 납득이 안 될 때가 많습니다.
실제로 크랙의 존재 자체가 누수의 원인이 아닌 경우가 많습니다.
건물 외벽 빗물 침투를 20년 이상 연구한 Blocken & Carmeliet(2012) 연구에 따르면, 외벽을 통한 빗물 침투는 바람 방향, 강수량, 외벽 재료, 건물 형태 등 수십 가지 복합 요인이 동시에 작용합니다. 즉, 크랙이 있다고 해서 그것이 누수 원인이라고 단정할 수 없으며, 실제 침투 경로를 데이터로 추적해야만 인과관계가 밝혀집니다. (Blocken & Carmeliet, 2012 / Building and Environment, ScienceDirect)
아파트외벽누수-절대수분함수율측정-벽체수분확인
※ 중요한 것은 인과관계입니다
① 그 크랙으로 빗물이 실제로 침투하는가?
② 침투한 빗물이 어떤 경로로 이동하는가?
③ 최종적으로 피해 지점과 수분 이동 경로가 연결되는가?
이 세 가지가 데이터로 연결되어야만 진짜 원인이 밝혀집니다.
크랙의 존재만으로는 책임 소재를 가릴 수 없습니다.
월간 건축사지(2024.08)에서도 “공동주택 누수 분쟁에서 전문가의 과학적 감정의견이 있어야 책임 소재가 명확해지며, 이것이 분쟁 해결의 핵심 근거가 된다”고 밝히고 있습니다. (월간 건축사지, 2024.8)
대법원 판례에서는 “공동주택의 외벽은 건물의 외관이나 안전을 유지하기 위하여 필요한 부분으로서 구조상 공용부분”이라 판시하였으며, 외벽 하자로 인한 누수 손해는 공용부분 관리 주체의 책임으로 보았습니다. 단, 이는 외벽 하자가 누수 원인임이 과학적으로 입증된 경우에 한합니다. (대법원 1993. 6. 8. 선고 92다32272 판결, 국가법령정보센터)
GPR, 절대수분함수율, 초음파 분석, CFD 유체역학 시뮬레이션 4가지 기술을 복합 적용합니다.
단순히 “어디가 젖었다”를 찾는 것이 아니라, 외벽 크랙에서 피해 세대까지 빗물의 이동 경로를 데이터로 재현합니다.

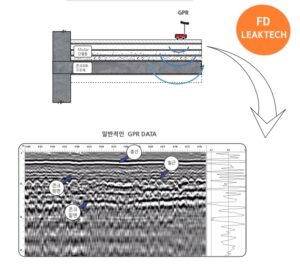

특히 GPR(지표투과레이더)는 콘크리트 내부 수분을 비파괴 방식으로 정밀하게 측정할 수 있습니다.
Springer 학술지 Materials and Structures에 게재된 연구(Laurens et al., 2005)에 따르면, GPR은 콘크리트의 수분 포화도에 따라 레이더 파형이 달라지는 원리를 활용해 내부 수분 상태를 정밀하게 측정할 수 있음이 입증되었습니다. 즉, 비가 그친 후에도 콘크리트 내부 수분을 탐지할 수 있어 강우 타이밍과 무관하게 조사가 가능합니다. (Laurens et al., 2005 / Materials and Structures, Springer)
ASCE(미국토목학회) 저널에 게재된 연구(Maierhofer et al., 2003)에서는 GPR이 콘크리트 내부의 공극, 결함, 수분을 비파괴로 탐지하는 데 매우 효과적임을 입증했습니다. (Maierhofer et al., 2003 / Journal of Materials in Civil Engineering, ASCE)
네, 가능합니다. 세대 민원이 반복되어 근본 원인을 찾고자 하는 관리사무소의 의뢰가 많습니다. 감정 결과서는 관리사무소와 민원 세대 모두에게 객관적 자료로 활용될 수 있습니다.
Q. 윗집에서 누수탐지업체를 여러 번 불렀는데 모두 “이상 없음”으로 나왔습니다. 그래도 검사가 가능한가요?
네, 가능합니다. 일반 누수탐지업체에서 주로 사용하는 배관 압력 방식은 수도배관, 난방배관의 누수를 확인하는 방법입니다. 빗물누수를 탐지하는 방법이 아닙니다. 따라서 배관 검사에서 이상이 없다고 나왔더라도, 그것은 빗물누수 원인이 윗집에 없다는 뜻이 아니라 아직 원인을 찾지 못한 것입니다. FORENSIS™ 정밀감정은 배관을 포함한 모든 누수 원인을 GPR, 절대수분함수율, 초음파 분석 등 비파괴 방식으로 측정하여 원인을 정확히 확정합니다. “이상 없음” 판정을 받은 후에도 누수가 계속된다면 원인이 없는 게 아니라 정밀감정을 받아야 할 시점인 것입니다.
Q. 최상층 아랫집인데, 윗집이 원인인지 옥상이 원인인지 알 수 있나요?
네, 확인 가능합니다. 최상층 아랫집(차상층)에서 빗물누수가 발생하면 윗집 전용부 하자, 옥상 방수 하자, 외벽 침투 등 여러 원인이 복합적으로 작용할 수 있습니다. 이 경우 윗집 전용부와 옥상/외벽 공용부를 일괄 검사하는 것이 필수입니다. FORENSIS™ 정밀감정에서는 전용부 하자인지, 공용부 하자인지, 혹은 2가지 이상의 복합 원인인지를 한 번의 감정으로 모두 확인하여 책임 소재를 명확히 규명합니다.
Q. 결로와 외벽 누수를 구별할 수 있나요?
네, 가능합니다. 마이크로웨이브 방식의 절대함수율 측정과 GPR 분석으로 수분의 분포 깊이와 패턴을 확인하여 결로와 외벽 빗물누수를 과학적으로 구분합니다. “결로”라는 주장에 맞서 객관적 데이터로 반박할 수 있는 근거를 제공합니다.
Q. 외벽 크랙이 누수 원인인지 어떻게 알 수 있나요?
크랙의 존재만으로는 누수 원인이라고 단정할 수 없습니다. GPR과 CFD 유체분석프로그램으로 해당 크랙을 통해 빗물이 실제로 침투하는지, 침투한 수분이 피해 세대까지 이동하는 경로가 연결되는지를 데이터로 확인합니다. 인과관계가 입증되어야만 해당 크랙이 누수 원인이라고 과학적으로 판단할 수 있습니다.
Q. 누수원인 진단 후 보수공사도 가능한가요?
네, 가능합니다. 보험처리용 서류도 발급해드립니다.
아파트외벽누수-GPR수분투과데이터-FORENSIS.
📎 참고 및 출처
Farmer, G. (2008). An Overview of Diagnostic Water Leakage Testing of Building Facades. IIBEC — iibec.org
Blocken, B. & Carmeliet, J. (2012). Rainwater runoff from building facades: A review. Building and Environment, ScienceDirect — sciencedirect.com
Laurens, S. et al. (2005). Non-destructive evaluation of concrete moisture by GPR. Materials and Structures, Springer — link.springer.com
Maierhofer, C. et al. (2003). Nondestructive Evaluation of Concrete Infrastructure with GPR. Journal of Materials in Civil Engineering, ASCE — ascelibrary.org
