공장 누수탐지가 일반 배관 누수탐지와 근본적으로 다른 이유를 FD LEAKTECH가 설명합니다.
공장과 산업시설의 매설배관 누수는 일반 주택 수도배관 누수와 조사조건이 근본적으로 다릅니다. 배관이 두꺼운 철근콘크리트 바닥 하부에 매설되어 있고, 조사면적이 넓으며, 배관도면과 실제 시공상태가 다른 경우도 많습니다. FD LEAKTECH(FORENSIS™ 누수정밀감정시스템)은 가스·음향·청음 반응에 의존하지 않고, GPR A-스캔 원시파형에서 수분과 관련된 물리량을 추출하여 누수 의심 위치와 굴착 후보구간을 좌표로 결정합니다.
설정된 측선을 따라 GPR 장비로 콘크리트 바닥 전체를 스캔합니다. 바닥에 표시된 측선 간격에 따라 종방향·횡방향 반복 측정으로 데이터의 공간적 일관성을 확인합니다.
공장과 산업시설의 매설배관 누수는 일반 주택의 수도배관 누수와 조사조건이 다릅니다. 배관이 두꺼운 철근콘크리트 바닥이나 기초 하부에 매설되어 있고, 조사면적이 넓으며, 배관도면과 실제 시공상태가 일치하지 않는 경우도 많기 때문입니다.
이러한 현장에서는 압력저하 여부나 바닥 표면에서 검출되는 탐지 가스만으로 실제 배관 파손 위치를 결정하기 어렵습니다. 압력검사는 배관계통의 누수 가능성을 확인하는 방식이고, 가스탐지는 누출된 가스가 표면까지 이동해 나타난 위치를 검출하는 방식이기 때문입니다.
FD LEAKTECH는 가스·음향·청음 반응에 의존하지 않습니다. GPR A-스캔 원시파형에서 수분과 관련된 물리량을 추출하고, 이를 좌표와 심도층별로 분석하여 누수 의심 위치와 굴착 후보구간을 결정합니다.
자기참조형 GPR 누수탐지란, 동일 현장 내 정상구간을 기준으로 수분 이상영역을 비교·판정하는 FD LEAKTECH 고유의 GPR 데이터 분석방식입니다. 외부에서 일률적인 기준값을 가져오는 것이 아니라 해당 현장 자체를 기준으로 삼기 때문에 재료·시공조건이 다양한 산업시설에서도 일관된 분석이 가능합니다.
압력검사는 누수 가능성을 확인하지만 정확한 파손 좌표를 직접 제시하지는 않습니다.
가스탐지는 가스가 표면으로 배출된 위치를 검출하므로 실제 배관 파손점과 차이가 발생할 수 있습니다.
일반적인 GPR 영상판독과 FD LEAKTECH의 자기참조형 GPR 누수탐지는 분석방식이 다릅니다.
당사 기술은 GPR 원시파형을 좌표·심도층별 수분정보로 변환하여 누수 의심구간을 도출합니다.
가스, 음향 및 청음탐지 없이 GPR 데이터만으로 굴착 후보 위치와 우선순위를 결정합니다.
공장·산업시설 누수탐지란 무엇인가?
공장·산업시설 누수탐지란, 생활용수·공업용수·산업용수·소방용수·냉각수 및 순환수 배관에서 발생한 누수를 조사하고, 실제 파손 가능성이 높은 위치를 비파괴 방식으로 특정하는 정밀진단 작업입니다.
조사대상은 일반적인 공장뿐 아니라 다음과 같은 대형시설을 포함할 수 있습니다.
산업단지와 생산공장
공항 터미널·계류장과 부대시설
항만·부두와 배후 물류시설
발전소와 에너지 관련 시설
물류센터와 대형창고
연구소와 대형 병원
지하 공동구와 기계설비 구역
두꺼운 콘크리트 포장이 설치된 특수시설
이러한 시설에서는 잘못된 위치를 굴착할 경우 생산중단, 장비이동, 안전통제, 바닥복구 및 재가동에 상당한 비용이 발생할 수 있습니다. 따라서 단순히 이상반응이 나타난 장소를 찾는 것이 아니라, 실제 굴착이 필요한 위치를 좌표로 특정하고 조사범위를 최소화하는 것이 중요합니다.
공장 누수탐지가 일반 수도배관 누수보다 어려운 이유
1. 콘크리트가 두껍고 여러 구조층이 존재합니다
산업시설의 바닥은 차량, 생산설비 및 중량장비의 하중을 견디기 위해 두껍게 시공되는 경우가 많습니다. 배관 상부에는 철근콘크리트, 기초콘크리트, 되메움층, 쇄석층, 방수층, 트렌치 및 기존 보수부가 복합적으로 존재할 수 있습니다.
누출된 물은 파손점 바로 위로만 이동하지 않습니다. 균열, 줄눈, 층간 경계 및 배관 주변 공극을 따라 확산될 수 있으므로 바닥 표면에서 가장 젖은 위치가 실제 배관 파손점이라고 단정할 수 없습니다. IWA Publishing(2024) 연구에 따르면, GPR의 전파속도와 에너지 속성은 누수 발생 시 각각 25.2%, 26.6% 감소하며 이를 통해 누수 영역을 자동 분류할 수 있습니다. (Journal of Hydroinformatics, IWA Publishing, 2024)
2. 배관계통과 경로가 복잡합니다
공장에는 생활용수뿐 아니라 공업용수, 산업용수, 소방용수 및 생산공정용 배관이 함께 설치될 수 있습니다. 준공 후 증축이나 설비변경을 거치면서 기존 도면과 실제 배관경로가 달라지는 경우도 있습니다.
De Coster et al.(2019) 연구에 따르면, GPR의 정성적 데이터 시각화와 정량적 수분함량 분석을 결합할 때 배관 위치와 누수 탐지 정확도가 크게 향상됩니다. (Journal of Applied Geophysics, ScienceDirect, 2019)
3. 조사면적이 넓고 굴착 손실이 큽니다
물류센터, 항만, 공항 및 대형 생산시설은 조사면적이 수백 또는 수천 제곱미터에 이를 수 있습니다. 이러한 현장에서 탐지점을 잘못 선정하면 반복 굴착과 복구가 발생하고 시설운영에도 영향을 줄 수 있습니다.
ASCE(2016) 비교연구에서도 “GPR은 수도 배관망의 누수 탐지에 있어 비파괴 방식으로 누수 위치를 추정할 수 있는 유효한 기술”로 평가하고 있습니다. (Leak Detection in Buried Pipes Using GPR — A Comparative Study, ASCE, 2016)
일반적인 GPR 탐사와 FD LEAKTECH의 GPR 누수탐지 기술은 무엇이 다른가?
일반적인 GPR 탐사는 화면에 나타난 반사파 형상, 쌍곡선 또는 구조물 경계를 육안으로 판독하는 방식이 많습니다. 이 방식은 배관 위치와 구조체 상태를 확인하는 데 유용하지만, 화면의 특정 반응만으로 수분 이상영역을 정량화하기는 어렵습니다.
FD LEAKTECH의 GPR 기반 자기참조형 누수탐지 기술은 단순히 GPR 화면을 관찰하지 않습니다.
GPR에서 A-스캔 원시파형을 취득합니다.
각 측정값을 현장 좌표와 연결합니다.
콘크리트의 천층·중층·심층 또는 배관 매설심도층으로 데이터를 분리합니다.
반사강도, RMS, 전파속도, 주파수, 도달시간 등 수분과 관련된 물리량을 추출합니다.
동일한 매질과 시공구조를 가진 구간을 자기참조 기준으로 비교합니다.
통합 수분 이상지수와 층위별 연속 수분분포장을 생성합니다.
수분 이상영역의 강도, 연속성, 심도 및 배관 위치와의 정합성을 분석합니다.
누수 의심구간과 굴착 후보 위치를 좌표로 제시합니다.
즉, GPR 장비 자체만 사용하는 것이 아니라 GPR 원시데이터를 누수 위치판정에 맞게 처리하는 당사의 분석기술이 핵심입니다.

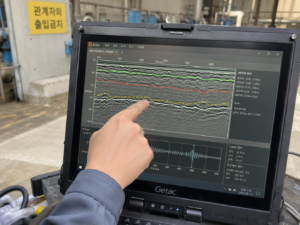

단순 영상판독이 아닌 A-스캔 원시파형을 심도층별(0~3.5m 이상)로 분리하고 수분과 관련된 물리량을 추출합니다.
Gamal et al.(2023) Remote Sensing 연구에 따르면, GPR은 지하 배관의 누수와 배관 재질 특성을 동시에 파악할 수 있으며 도심 지하시설물 조사에 효과적임이 입증되었습니다. (Remote Sensing, MDPI, 2023)
압력검사, 가스탐지와 GPR 누수탐지 기술의 차이점
구분
압력검사
가스탐지
FD LEAKTECH GPR 누수탐지
주요 목적
배관계통의 압력 유지 여부 확인
배관에서 누출된 탐지 가스의 표면 검출
배관 주변의 수분 이상영역과 누수 의심 위치 분석
판단 대상
시간에 따른 압력 변화
표면에 도달한 가스 농도
GPR A-스캔 원시파형과 복수의 물리량
결과 형태
누수 가능성 또는 시험구간의 이상 여부
가스 검출지점과 검출강도
좌표·심도층별 수분분포와 누수 의심구간
정확한 위치판정
압력저하만으로 파손 좌표를 직접 알기 어려움
가스 이동으로 검출점과 파손점이 다를 수 있음
수분 이상영역과 배관 심도층의 정합성으로 굴착 후보 위치 도출
두꺼운 콘크리트
누수 존재는 확인할 수 있으나 콘크리트 하부 위치정보는 제공하지 않음
균열·줄눈·공극을 따라 이동하면서 위치오차가 발생할 수 있음
심도층을 분리하여 콘크리트 내부의 수분분포를 층위별로 분석
넓은 산업시설
구간별 반복시험 필요
넓은 표면을 반복 탐색해야 함
전체 조사구역을 좌표화하고 수분분포 지도로 표현 가능
당사 적용방식
누수 위치판정의 필수방법으로 사용하지 않음
사용하지 않음
당사의 핵심 누수 위치판정 방법
당사는 가스·음향·청음 반응을 보조자료로 사용하지 않고, GPR 원시파형에서 생성한 수분 이상정보만으로 누수 의심 위치와 굴착 후보구간을 결정합니다.
GPR만으로 배관 누수 위치를 찾을 수 있나요?
FD LEAKTECH의 GPR 기반 자기참조형 누수탐지 기술로 가능합니다.
Laurens et al.(2005) Springer 학술지 연구에 따르면, GPR은 콘크리트의 수분 포화도에 따라 레이더 파형이 달라지는 원리를 활용해 내부 수분 상태를 정밀하게 측정할 수 있음이 입증되었습니다 (Laurens et al., 2005 / Materials and Structures, Springer)
또한 Maierhofer et al.(2003) ASCE 저널 연구에서는 GPR이 콘크리트 내부의 공극·결함·수분을 비파괴로 탐지하는 데 매우 효과적임을 입증했습니다. (Maierhofer et al., 2003 / Journal of Materials in Civil Engineering, ASCE)
당사의 분석 결과물은 다음을 포함합니다.
천층·중층·심층 또는 배관 매설심도층별 수분분포
주변 정상구간과 비교한 상대적 수분 이상도
수분 이상영역의 연속성과 공간적 군집
배관 예상경로와 수분 이상영역의 정합성
누수 의심구간의 위치와 범위
굴착 후보구간의 좌표와 우선순위
두꺼운 콘크리트 하부 배관 조사 9단계 프로세스
1단계. 현장구조와 조사범위를 설정합니다
콘크리트 바닥의 면적, 예상 두께, 배관 사용용도, 기존 도면, 밸브 및 기계실 위치를 확인합니다. 도면이 없는 경우에도 노출배관, 장비 연결부, 배관 유입·유출 방향 및 시설 배치를 이용해 조사범위를 설정할 수 있습니다.
2단계. 현장 좌표계와 GPR 측선을 구성합니다
조사구역에 현장 좌표계를 설정하고 일정한 간격으로 측선을 배치합니다. 각 GPR 측정값이 실제 바닥의 어느 위치에서 취득되었는지 확인할 수 있도록 모든 데이터를 좌표와 연결합니다.
3단계. GPR A-스캔 원시파형을 취득합니다
설정된 측선을 따라 GPR 데이터를 연속적으로 취득합니다. 단일 지점이나 한 방향만 측정하지 않고, 현장조건에 따라 종방향·횡방향 또는 반복측정을 수행하여 데이터의 공간적 일관성을 확인합니다.

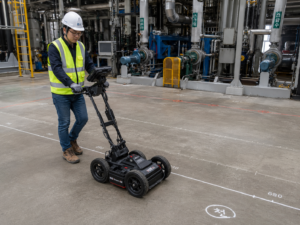

설정된 측선을 따라 GPR 장비로 콘크리트 바닥 전체를 스캔합니다. 바닥에 표시된 측선 간격에 따라 종방향·횡방향 반복 측정으로 데이터의 공간적 일관성을 확인합니다.
4단계. 콘크리트와 배관 매설심도를 층위별로 분리합니다
취득한 GPR 원시파형을 시간창 또는 심도층으로 분리합니다. 표면과 가까운 층, 콘크리트 중간층, 배관 매설심도층 및 하부층을 구분하여 각 깊이에서 나타나는 반응을 별도로 분석합니다.
5단계. 자기참조 기준으로 수분 이상도를 산출합니다
동일한 재료와 시공구조를 가진 조사구역 내부에서 정상적인 반응분포를 기준으로 설정합니다. 반사강도, RMS, 주파수, 전파특성 및 도달시간 등 복수의 물리량을 분석하고, 일시적인 잡음이나 단일신호의 오류를 줄이기 위해 물리적 일관성을 확인합니다.
6단계. 층위별 연속 수분분포장을 생성합니다
각 측정지점에서 산출된 수분 관련 값을 동일 좌표계에 배치하고 공간적으로 연속화합니다. 이를 통해 개별 측정점이 아니라 조사구역 전체의 수분분포를 지도 형태로 확인할 수 있습니다.

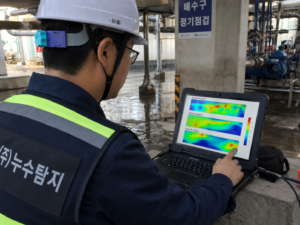

동일한 조사구역을 천층(Shallow 0~30cm)·중층(Middle 30~60cm)·심층(Deep 60~100cm)으로 구분하여 각 깊이의 수분분포를 비교합니다. 표면수분과 배관 매설심도층의 이상반응을 층위별로 분리하여 정확한 누수 위치를 판정합니다.
7단계. 누수 의심구간을 등급화합니다
수분 이상값이 높다는 사실만으로 누수 위치를 결정하지 않습니다. 수분 이상영역이 배관 매설심도층과 일치하는지, 이상반응이 공간적으로 연속되는지, 서로 다른 측선에서도 반복적으로 확인되는지, 배관의 예상 경로와 수분분포 방향이 일치하는지를 종합하여 누수 의심도를 판정합니다.

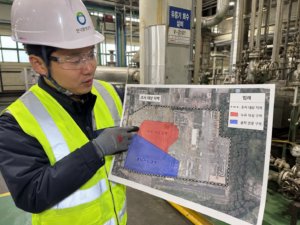

8단계. 굴착 후보 위치와 범위를 결정합니다
분석 결과를 바탕으로 누수 의심구간의 중심좌표, 예상 심도, 수분 확산범위 및 굴착 우선순위를 제시합니다. 이상반응의 경계가 불명확한 구간은 추가 GPR 측선을 배치해 재측정합니다.
선정된 후보구간을 최소 범위로 굴착하여 실제 배관 파손부를 확인합니다. 이후 보수 결과와 GPR 분석결과를 비교해 현장 검증자료로 축적합니다.

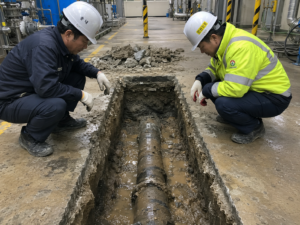

GPR 기반 수분분포 분석으로 선정한 굴착 위치에서 실제 배관 누수부를 확인한 모습입니다. 비파괴 조사로 선정한 위치를 물리적으로 검증하는 단계입니다.
어떤 현장에서 GPR 기반 정밀 누수탐지가 필요한가?
✅ 공장 바닥의 콘크리트가 매우 두꺼운 경우
✅ 기초콘크리트나 매트기초 아래에 배관이 설치된 경우
✅ 공장 매설배관의 실제 경로를 알 수 없는 경우
✅ 도면과 실제 배관위치가 일치하지 않는 경우
✅ 넓은 물류센터 바닥에서 원인불명의 수분이 확인되는 경우
✅ 공항·항만·발전소처럼 잘못된 굴착의 손실이 큰 경우
✅ 기존 가스탐지 지점을 굴착했으나 누수가 발견되지 않은 경우
✅ 바닥 표면의 습윤위치와 배관경로가 일치하지 않는 경우
✅ 일반 누수업체가 정확한 굴착 위치를 제시하지 못한 경우
✅ 생산중단과 바닥복구 범위를 최소화해야 하는 경우
FD LEAKTECH의 GPR 누수탐지 기술
FD LEAKTECH는 GPR 원시파형을 이용해 좌표와 심도층별 수분 이상분포를 분석하고 누수 의심구간과 굴착 우선순위를 제시하는 기술을 개발했습니다.
결론
공장과 산업시설의 누수탐지는 일반적인 수도배관 누수탐지의 확대판이 아닙니다. 두꺼운 콘크리트, 깊은 매설배관, 넓은 조사면적과 높은 굴착비용을 함께 고려해야 하는 정밀진단 분야입니다.
압력검사는 누수 가능성을 확인하는 방법이고, 가스탐지는 표면에 도달한 가스를 검출하는 방법입니다. 반면 FD LEAKTECH의 GPR 기반 자기참조형 누수탐지 기술은 콘크리트 내부와 배관 매설심도층의 수분 이상분포를 좌표화하여 실제 누수 의심 위치와 굴착 후보구간을 도출합니다.
누수의 존재만 확인하는 것이 아니라, 두꺼운 콘크리트 아래에서 실제로 굴착해야 할 위치를 데이터로 제시하는 것이 FD LEAKTECH 산업시설 누수진단의 핵심입니다.
FD LEAKTECH의 GPR 기반 자기참조형 누수탐지 기술로 가능합니다. 일반적인 GPR 화면판독과 달리 A-스캔 원시파형에서 복수의 물리량을 추출하고, 좌표와 심도층별 수분분포를 생성하여 누수 의심 위치와 굴착 후보구간을 결정합니다.
Q. 누수 위치를 찾기 위해 압력검사가 반드시 필요한가요?
압력검사는 배관계통의 압력 유지 여부를 확인하는 방식이지만 정확한 파손 좌표를 직접 제시하지는 않습니다. FD LEAKTECH는 누수 위치 특정 단계에서 압력검사 결과에 의존하지 않고 GPR 기반 수분분포 분석으로 굴착 후보 위치를 결정합니다.
Q. 가스주입식 누수탐지를 함께 사용하나요?
당사는 공장과 산업시설의 두꺼운 콘크리트 하부 배관 조사에서 가스주입식 탐지에 의존하지 않습니다. 탐지 가스는 균열, 줄눈과 공극을 따라 이동해 실제 파손점과 다른 위치에서 검출될 수 있기 때문입니다.
Q. 음향탐지나 청음탐지를 사용하나요?
당사의 GPR 기반 누수 위치판정에는 음향 및 청음탐지를 사용하지 않습니다. 공장 설비의 소음과 진동에 영향을 받는 청음반응 대신 GPR 원시파형과 심도별 수분 이상분포를 분석합니다.
Q. 콘크리트가 매우 두꺼워도 조사할 수 있나요?
현장의 콘크리트 두께, 철근배치, 재료특성 및 배관 매설심도에 맞춰 GPR 측정조건과 심도층을 설정합니다. 이후 각 깊이의 수분 이상분포를 비교하여 배관 매설심도층과 일치하는 누수 의심구간을 판정합니다.
Q. 배관도면이 없어도 조사가 가능한가요?
가능합니다. 노출배관, 밸브, 기계실, 설비 연결부와 시설배치를 조사하고 GPR 측정결과를 이용해 배관 예상경로와 수분 이상영역의 관계를 분석합니다.
Q. GPR 결과에서 배관의 실제 파손구멍까지 보이나요?
GPR 분석은 배관 주변에서 형성된 수분 이상영역과 실제 굴착이 필요한 위치를 특정하는 기술입니다. 배관의 균열, 부식공 또는 접합부 파손형태는 선정된 위치를 굴착한 후 직접 확인합니다.
Q. 조사 후 어떤 결과자료를 받을 수 있나요?
현장조건에 따라 조사측선과 측정좌표, 심도층별 수분분포도, 누수 의심구간, 굴착 후보 위치, 예상범위 및 기술적 판단근거가 포함된 정밀진단 결과를 제공합니다.
