공장 상수도 누수 — 조업 중단 없이 매설배관 위치를 확정하는 GPR 탐지

공장 상수도 누수는 계량기 이후 부지 내 매설 상수도관, 소방·용수 배관, 각 동 인입관 구간에서 발생합니다. 사무실이나 주택 누수와 달리 배관이 포장 아래 깊이 매설되어 있고 관경이 크며 조업 중 단수가 어렵기 때문에, 일반적인 누수탐지 방식으로는 위치가 확정되지 않는 사례가 자주 발생합니다. 이 글에서는 공장 상수도 누수의 확인 절차와, 청음·가스공압검사로 위치가 나오지 않는 구간을 GPR 비파괴 탐지로 확정하는 방법을 정리합니다.

공장 상수도 누수란

공장 상수도 누수는 계량기 이후 부지 내 매설 상수도관, 소방·용수 배관, 각 동 인입관 구간에서 발생하는 누수를 말한다. 사무실·주택 누수와 달리 배관이 아스팔트·콘크리트 포장 아래 1~3m 깊이에 매설되어 있고, 관경이 크며, 조업 중 단수가 불가능한 경우가 많다. 이 세 가지 조건 때문에 일반 누수탐지 방식의 유효 범위를 벗어나는 사례가 자주 발생한다.

공장 상수도 누수의 실제 비용은 수도요금이 아니라 재굴착에서 발생한다. 위치를 확정하지 않고 추정으로 굴착하면 포장 복구비, 라인 정지 시간, 지반 침하 위험이 반복적으로 누적된다.

공장 상수도 누수 증상과 확인 포인트

원인	대표 증상	확인 포인트
부지 내 매설관 파손	수도요금 급증, 야간 계량기 회전	전 밸브 차단 후 계량기 별침 회전 여부
인입관 접합부 이탈	특정 동 수압 저하	동별 밸브 순차 차단 시 회전 정지 지점
소방배관 누수	소방 가압펌프 잦은 기동	펌프 기동 주기, 압력계 강하 속도
대구경 관로 미세누수	뚜렷한 증상 없이 요금만 상승	심야 최소유량(MNF) 측정값
노후 관로 부식공	포장면 국부 침하, 습윤	침하 위치와 관로 도면 대조
지하수 유입 혼동	굴착 시 물 확인되나 요금 무변화	수질·염소 잔류 확인

공장 상수도 누수 자가 점검 절차

1. 공장 내 모든 수전과 용수 설비를 정지한 뒤 계량기 별침·은침의 미세 회전 여부를 확인해 누수 발생 자체를 1차 판정한다.
2. 부지 인입 메인 밸브를 차단하고 계량기 회전이 멈추면 누수는 부지 내 구간, 계속 회전하면 계량기~인입 사이 구간이다.
3. 동별·구역별 밸브를 순차 차단하며 회전이 멈추는 시점의 구간을 기록해 탐사 범위를 좁힌다.
4. 심야(조업 정지 시간대) 최소유량을 30분 이상 측정해 배경 사용량과 누수량을 분리한다.
5. 관로 도면과 포장면 국부 침하·습윤·잡초 이상 생육 지점을 대조해 우선 탐사 구역을 지정한다.
6. 여기까지로 구간은 좁혀지지만 좌표와 심도는 나오지 않는다. 굴착 전 위치 확정은 별도 탐지 단계가 필요하다.

공장 수도 누수, 왜 청음·공압검사로는 못 찾나?

공장 현장에서 방식 선택이 갈리는 이유는 성능 우열이 아니라 적용 조건이 다르기 때문이다.

방식	원리	유효 조건	유효 조건을 벗어나는 구간
청음식	누수음 진동 전달	금속관, 유압 유지, 저소음 환경	비금속관(PE·PVC), 대구경, 미세누수, 설비 소음이 큰 조업 중 현장
가스·공압검사	추적가스 지표 상승 감지	단수 및 관로 격리 가능	조업 중단 불가, 두꺼운 아스팔트·콘크리트 포장, 지하수위 높은 부지
열화상	표면 온도차	온수관, 얕은 심도	냉수관, 포장 두께가 큰 구간, 일사 영향이 큰 옥외
상관식 유량계	유량 변화 분석	구간 격리 가능한 관망	구간 확정까지만 가능, 지점 좌표 미산출
GPR 수분탐지	유전율 변화 기반 전자파 반사	비파괴, 단수 불필요, 비금속관 가능, 포장 위 직접 주사	해석 역량 필요

공장에서 청음·공압검사가 실패하는 가장 흔한 조합은 비금속 대구경 관로 + 조업 중 단수 불가 + 두꺼운 포장이다. 이 세 조건이 겹치면 위 3종 방식은 모두 유효 조건 밖에 놓인다. 실제 현장에서 이 조합이 어떻게 나타나는지는 가스·공압검사 실패 후 실외 매설배관을 GPR로 탐지한 사례에서 확인할 수 있다.

GPR은 국내 법령 체계에서도 지반 조사 방법으로 규정되어 있다. 「지하안전관리에 관한 특별법」에 따른 지하시설물 주변 지반의 공동(空洞)조사에 지표투과레이더(GPR) 탐사가 사용되며, 국토교통부 「지하안전관리 업무지침」은 지하안전점검에 사용하는 지표투과레이더 탐사에 대해 소요성능 및 측정의 정밀·정확도를 검증받은 장비를 사용하도록 정하고 있다. 즉 GPR은 임의의 보조 장비가 아니라 법정 조사 절차에서 채택된 물리탐사 방법이며, 장비 검증과 해석 역량이 결과의 신뢰도를 좌우한다.

두꺼운 포장 아래 매설배관 누수는 어떻게 찾나 — GPR 탐지 6단계

GPR(Ground Penetrating Radar, 지표투과레이더)은 지중으로 전자파를 송신해 매질의 물성 경계에서 반사되는 신호를 기록한다. 국제표준 ASTM D6432-19는 GPR이 10~3,000MHz 대역의 고주파 전자파를 사용하며, 유전율(dielectric permittivity)·전기전도도·자기투자율의 변화를 감지하고, 이 물성들은 토양과 암석의 종류, 함수량, 밀도에 의해 결정된다고 규정한다. 또한 전자파의 감쇠는 매질의 함수량과 용존 이온 농도에 의해 주로 지배된다고 명시한다. 누수로 포화된 구간이 주변 지반과 구분되는 신호 특성을 나타내는 것은 이 원리에 따른 것이다.

기록된 반사 신호를 알고리즘으로 해석하면 CT 단층촬영과 유사하게 층위별 수분 분포를 얻을 수 있다. 단수·굴착·가스 주입 없이 포장면 위에서 직접 주사한다.

1단계 — 관로 매핑

400MHz / 600MHz 안테나로 부지 내 매설관 실제 경로와 심도를 확인한다. 공장은 증축·이설 이력이 누적되어 도면과 실제 관로가 불일치하는 경우가 많아, 이 단계 없이는 탐사 구역 자체가 틀어진다.

2단계 — 격자 주사

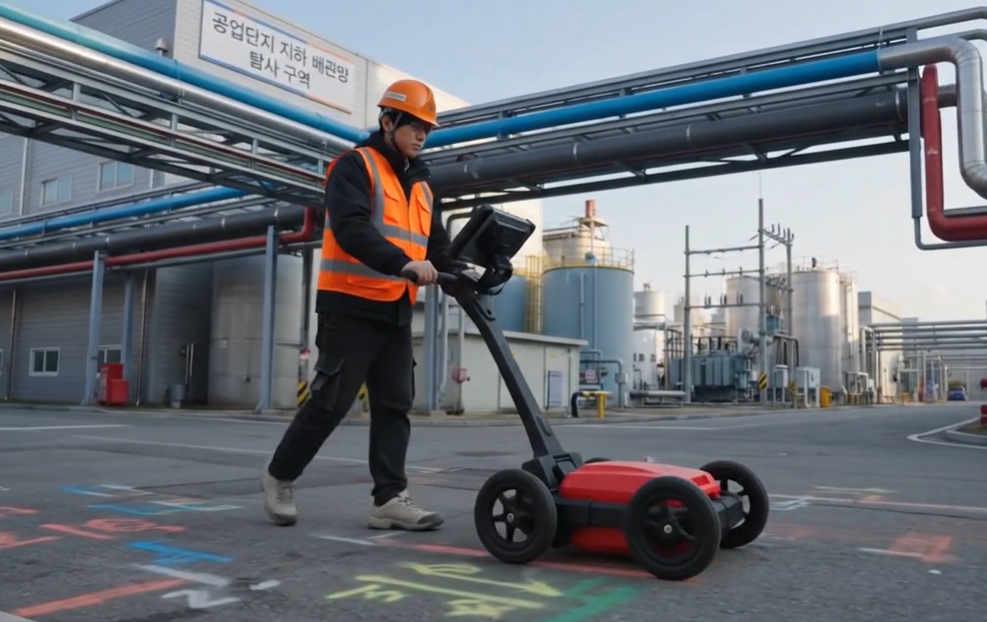

지정 구역을 직교 격자로 주사해 3차원 데이터 볼륨을 구성한다. 격자 간격은 대상 심도와 관경에 따라 조정한다. 부지 면적이 넓거나 차량 통행이 잦은 구간은 차량 부착형으로, 협소부와 설비 사이 구간은 핸드푸시형으로 나누어 주사한다.

3단계 — 수분 이상대 판정

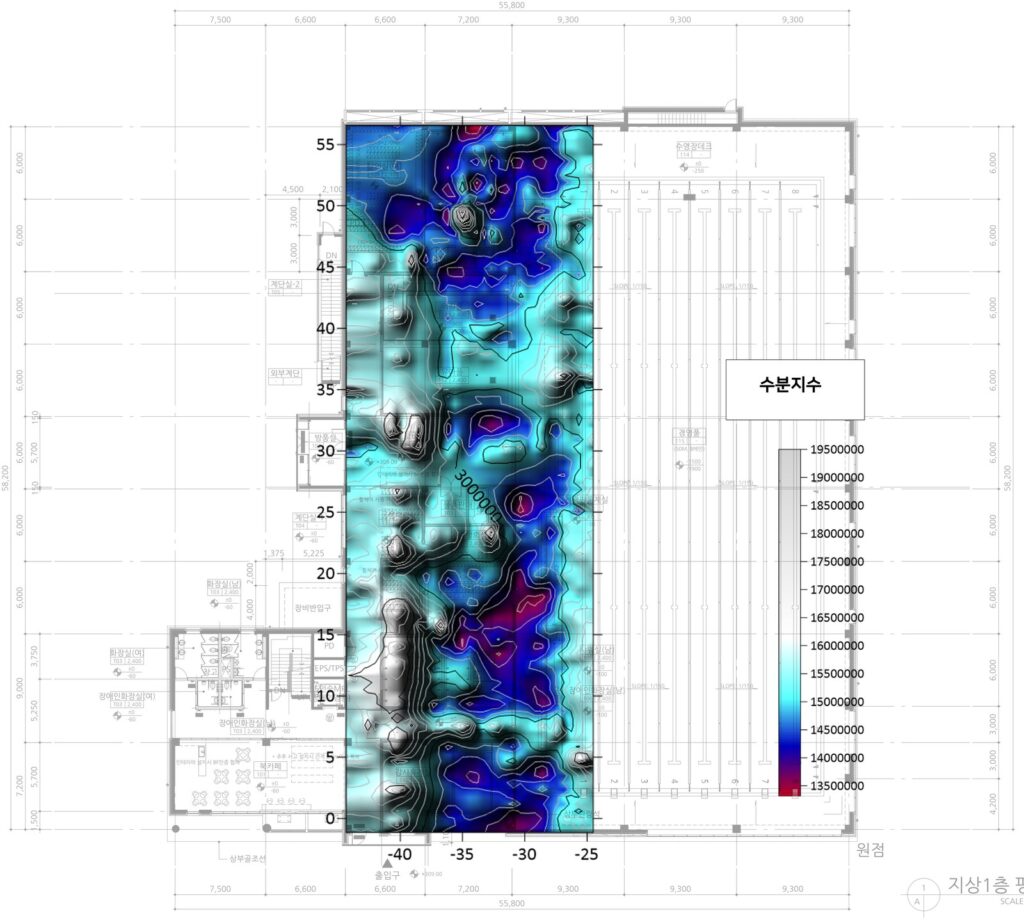

반사 진폭·감쇠·위상 변화를 분석해 수분 포화 구역을 추출한다. FD LEAKTECH는 이 판정에 MPI(Moisture Probability Index)를 적용해 이상대별 확률값을 산출하고, 지하수·기존 매질 습윤과 누수 포화를 구분한다. 산출 결과는 도면 좌표계에 중첩한 층위별 수분지도로 출력되며, 심도대별로 이상대의 위치와 범위를 확인할 수 있다.

4단계 — 교차 검증

필요 구간에 유전율 기반 수분 직접 측정(hf sensor MOIST 계열)을 병행해 GPR 판정과 대조한다.

5단계 — 좌표·심도 제시

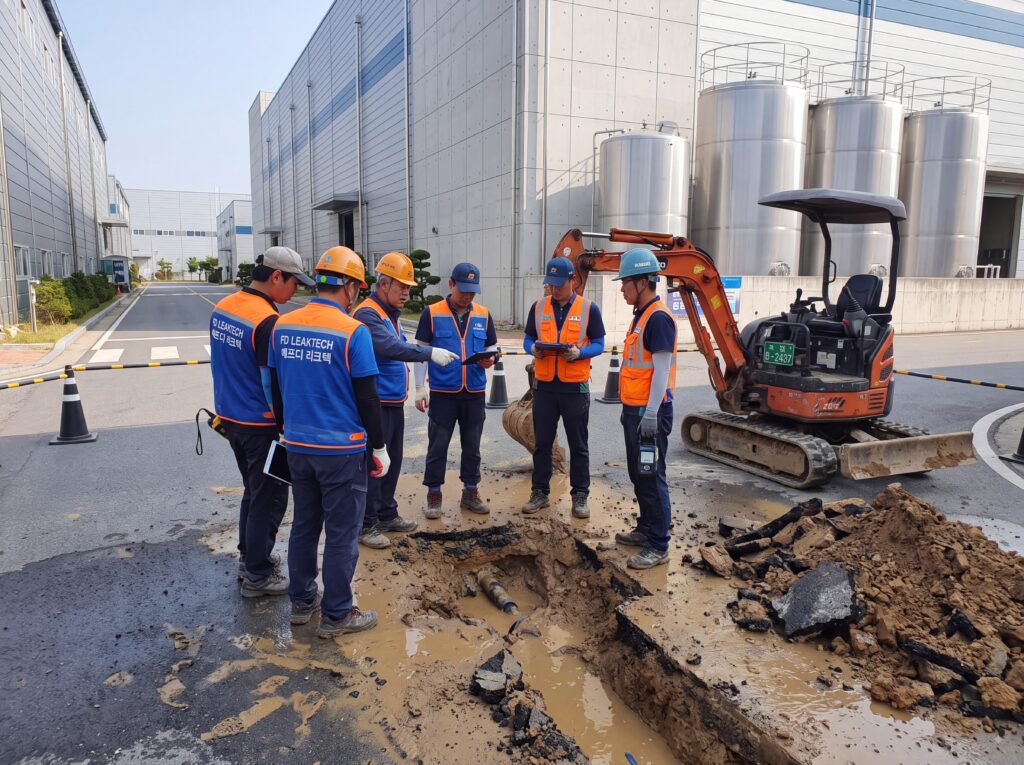

누수 추정 지점을 부지 좌표계 기준 위치와 심도 수치로 표기해 굴착 범위를 확정한다. 굴착은 확정 지점에 한정해 시행하며, 발주처 또는 관리주체 입회 하에 탐사 데이터와 실제 노출 배관을 대조해 판정 결과를 확인한다.

6단계 — 감정서 발급

탐사 데이터, 판정 근거, 위치도를 포함한 FORENSIS™ 누수정밀감정시스템 보고서를 발급한다.

자주 묻는 질문

공장수도누수 탐지에 단수가 필요한가요?

GPR 수분탐지는 단수가 필요하지 않습니다. 포장면 위에서 비파괴로 주사하므로 조업을 중단하지 않고 진행할 수 있습니다. 다만 자가 점검 단계의 구간 좁히기에는 밸브 차단이 필요하며, 이는 조업 정지 시간대에 짧게 수행할 수 있습니다.

가스·공압검사에서 위치가 안 나왔는데 다시 탐지가 되나요?

가능합니다. 가스·공압검사는 단수와 관로 격리가 전제되며 포장이 두껍거나 지하수위가 높은 부지에서는 추적가스가 지표까지 도달하지 못합니다. 이 경우 유효 조건을 벗어난 것이지 누수가 없는 것이 아니며, GPR 수분탐지는 이 조건에서도 적용됩니다. 같은 상황의 공장수도누수 탐지 사례를 참고하십시오.

아스팔트나 콘크리트 포장 위에서도 탐지가 되나요?

됩니다. GPR은 포장을 투과해 하부 매질의 수분 분포를 확인합니다. 포장 두께와 철근 배근 상태에 따라 안테나 주파수를 선택합니다.

PE관, PVC관 같은 비금속 배관도 찾을 수 있나요?

가능합니다. 청음식은 금속관의 진동 전달에 의존하므로 비금속관에서 유효 조건을 벗어납니다. GPR은 관 재질이 아니라 누수로 형성된 수분 포화 구역을 직접 탐지하므로 비금속관에서도 적용됩니다.

탐지 결과는 어떤 형태로 받게 되나요?

도면 좌표계에 중첩한 층위별 수분지도와, 누수 추정 지점의 좌표·심도를 함께 제공합니다. 심도대별로 이상대의 위치와 범위를 확인할 수 있어 굴착 계획을 데이터로 수립할 수 있습니다.

탐지 후 굴착은 얼마나 하게 되나요?

탐사 결과로 좌표와 심도가 확정되면 굴착 범위를 해당 지점으로 한정할 수 있습니다. 위치 미확정 상태에서 관로 전체를 따라가며 굴착하는 방식과 비교해 포장 복구 면적과 조업 영향이 크게 줄어듭니다.

수도요금 감면 신청에도 쓰이나요?

지자체 상수도사업본부의 누수 감면 신청 시 누수 사실과 위치, 수리 내역을 증빙해야 합니다. 탐지 보고서는 이 증빙 요건을 충족하는 자료로 활용됩니다. 구체적 요건은 관할 사업본부 기준을 확인하십시오.

근거 규격 및 참고 자료

• ASTM International, ASTM D6432-19 Standard Guide for Using the Surface Ground Penetrating Radar Method for Subsurface Investigation, 2019. — GPR 장비, 현장 절차, 해석 방법에 관한 국제표준 지침. 규격 정보
• 「지하안전관리에 관한 특별법」 및 같은 법 시행령·시행규칙 — 지하시설물 주변 지반 공동조사 및 지하안전점검의 법적 근거. 국가법령정보센터
• 국토교통부, 「지하안전관리 업무지침」 — 지하안전점검에 사용하는 지표투과레이더 탐사 장비의 성능 및 정밀·정확도 검증 요건.
• American Water Works Association, M36 Water Audits and Loss Control Programs — 상수도 물 수지 분석 및 최소야간유량(MNF) 기반 누수량 산정 방법.

본 글의 탐지 절차는 GPR 국제표준(ASTM D6432-19)과 국내 지하안전 관련 법령·지침의 원리에 근거한다.

공장·산업단지 출동 범위

수도권·충청권을 중심으로 공장, 산업단지, 물류센터 부지 내 매설배관 탐지를 수행합니다. 부지 면적과 관로 연장에 따라 탐사 일정과 견적을 산정합니다.

요약

공장 상수도 누수는 비금속 대구경 관로, 조업 중 단수 불가, 두꺼운 포장이라는 세 조건이 겹칠 때 청음·가스공압·열화상의 유효 조건을 모두 벗어난다. 이 구간은 GPR 수분탐지로 단수 없이 위치와 심도를 확정할 수 있으며, 층위별 수분지도로 이상대 범위를 확인한 뒤 확정된 좌표를 기준으로 굴착 범위를 한정하면 재굴착과 조업 손실을 줄일 수 있다.

---
