공장수도누수 탐지, 가스·공압검사 실패 후 실외 매설배관 찾는 방법

글쓴이 /

핵심 요약

  • 문제: 공압·가스·청음 탐지로는 두꺼운 콘크리트 아래 실외 매설배관의 누수 파손점을 정확히 특정하기 어렵습니다.
  • 해결: GPR 전자기파를 투사하여, 누수된 수분으로 인한 진폭 에너지 감쇠(Attenuation) 현상을 물리적으로 정밀 탐사합니다.
  • 결과: 현장 격자 좌표와 3D 모델링을 결합한 수분분포 지도를 제공하여, 굴착 실패와 바닥 복구 예산 낭비를 막고 즉각적인 문제 해결을 지원합니다.
공장수도누수 탐지 인포그래픽 — 가스탐지·공압검사 실패 후 GPR 실외 매설배관 수분탐지 FD LEAKTECH
공압검사·가스탐지로 위치를 못 찾는 공장수도누수, FD LEAKTECH GPR 자기참조형 분석으로 굴착 좌표를 제시합니다.

공장수도누수 탐지란, 공장·산업시설·공단·항만의 실외 매설 상수관망에서 발생한 누수의 정확한 파손 위치를 비파괴 방식으로 특정하는 정밀진단 작업입니다. 건물 내부 수도배관 누수와 달리 지면 아래 깊이 매설된 메인 배관을 대상으로 하며, 일반적인 탐지 방법으로는 위치를 찾기 어려운 경우가 많습니다.

우리는 건물 내부 배관이 아닙니다

공장수도누수를 검색하면 대부분 건물 내부 수도배관·화장실·주방 누수 내용이 나옵니다. FD LEAKTECH의 전문 영역은 다릅니다.

공장·산업시설·공단·항만의 실외 매설 상수관망 — 지면 아래 묻혀 있는 메인 수도배관 누수가 전문입니다. 아스팔트나 콘크리트에 매설된 상수도배관이라 일반 누수탐지 업체가 쓰는 방법으로는 누수 위치를 특정하기 어려울 수 있습니다.

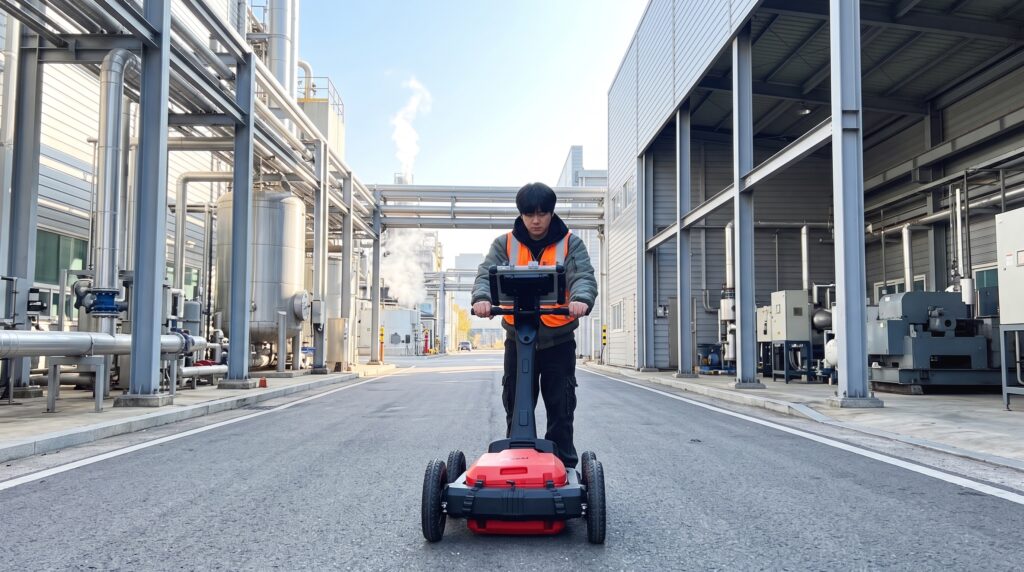

공장 실외 아스팔트 바닥 매설 상수도배관 GPR 누수탐지 현장 — FD LEAKTECH
공장 실외 아스팔트 바닥에 매설된 상수도배관을 GPR 장비로 탐사하는 모습입니다. 건물 내부가 아닌 실외 매설배관이 전문 영역입니다.

공압검사·가스탐지·청음탐지, 왜 실패할까요?

1. 공압검사 — 누수 여부는 알지만 위치는 모릅니다

압력 손실로 누수 여부는 확인되지만 어디서 새는지는 알 수 없습니다. 공압검사는 배관계통의 이상 유무를 확인하는 방법이지 파손 좌표를 제시하는 방법이 아닙니다.

2. 가스탐지 — 가스는 파손점에서 수직으로 올라오지 않습니다

콘크리트 균열과 마감재들을 따라 가스가 이동하여 실제 배관 파손지점과 수 미터 이상 차이 나는 경우가 흔합니다. 가스탐지 위치를 굴착해도 배관이 멀쩡한 이유가 바로 여기에 있습니다. De Coster et al.(2019) 연구에 따르면, GPR의 정성적·정량적 수분 데이터를 결합할 때 배관 누수 탐지 정확도가 크게 향상됩니다. 반면 가스탐지는 두꺼운 매설층에서 검출 위치와 파손점 간 오차가 불가피합니다. (Journal of Applied Geophysics, ScienceDirect, 2019)

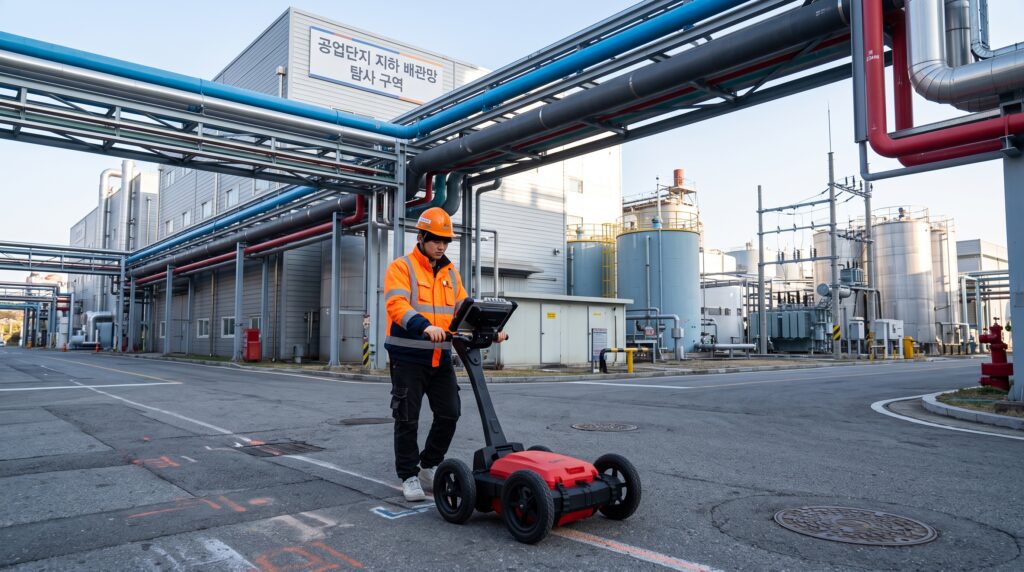

공업단지 지하 배관망 탐사구역 GPR 누수탐지 — 실외 매설 상수도배관 FD LEAKTECH
공업단지 지하 배관망 탐사구역에서 GPR 장비로 실외 매설배관을 탐사하는 모습입니다. 가스탐지와 달리 GPR은 수분 이동 경로를 직접 측정합니다.

3. 청음탐지 — 실외 매설배관에서는 소리가 안 들립니다

실외 매설배관은 매설 깊이가 깊고, 공장 설비 소음이 많아 배관 누수음 구별이 어렵고 불가능한 경우가 많습니다.

이 조건에서 GPR 수분탐지를 어떤 순서로 적용하는지는 공장수도누수 GPR 탐지 6단계 절차에 정리해 두었습니다.

탐지 방법별 한계 비교

구분공압검사가스탐지청음탐지당사 FORENSIS™ (GPR 분석)
누수 여부 확인✅ 확인 가능✅ 확인 가능✅ 확인 가능✅ 확인 가능
위치 특정 방식❌ 불가 (계통 확인)⚠ 수직 상승 오차⚠ 심도로 인한 감쇠✅ 데이터 기반 좌표 제시
두꺼운 매설층❌ 무관함⚠ 토사/균열 이동❌ 공장 소음 간섭✅ 심도층별 수분분포 분석
최종 산출물압력 손실 유무가스 검출 지점소리 반응 지점3D 시각화 수분 지도 및 굴착 좌표
기존 가스탐지 및 청음식 탐지의 한계와 GPR 기반 단층촬영 누수탐지 방식의 장점을 비교한 인포그래픽. 공장수도누수 환경에서 차량 소음과 두꺼운 콘크리트를 극복하고 구간 전체를 스크리닝하는 원리 설명.
공장 소음과 두꺼운 콘크리트 포장 때문에 기존 탐지(가스·청음)가 실패하셨나요? GPR 단층촬영은 현장 조건에 구애받지 않고 구간 전체를 스크리닝하여 무의미한 굴착을 사전에 방지합니다.

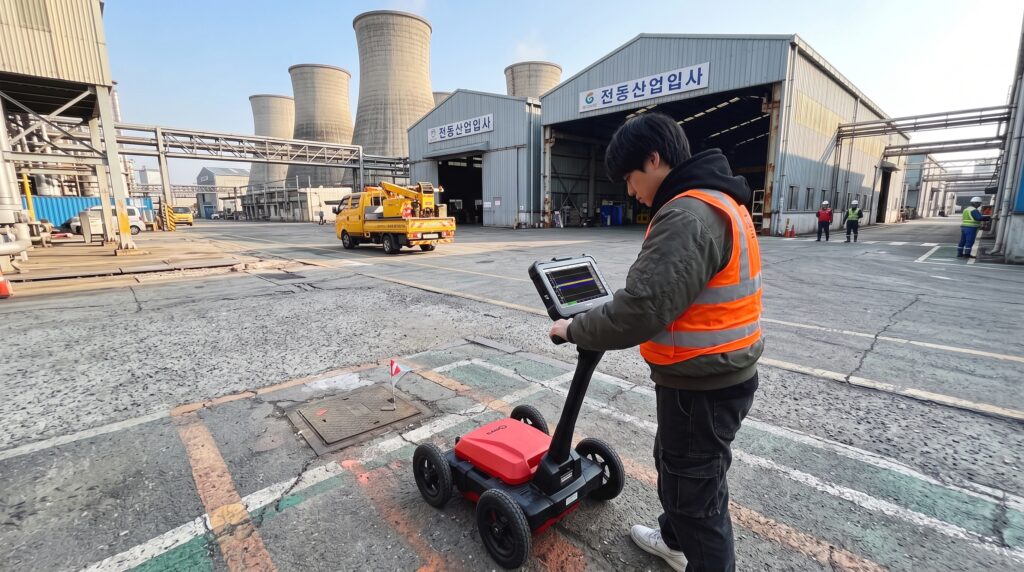

발전소 실외 매설배관 GPR 누수탐지 현장 — 공장수도누수 탐지 FD LEAKTECH FORENSIS™
발전소 실외 매설 상수도배관 누수탐지 현장입니다. 공압검사·가스탐지로 위치를 못 찾은 어려운 케이스에 GPR 수분탐지를 적용합니다.

FD LEAKTECH는 수분을 직접 측정합니다

감(感)이나 소리가 아닌, 진폭 감쇠(Attenuation)를 증명합니다

FD LEAKTECH은 단순한 경험적 추정이 아닌 정밀한 물리 탐사를 진행합니다. 누수된 물이 콘크리트나 주변 토사에 모세관 현상을 통해 흡수될 때, 젖은 구역을 통과하는 GPR 전자기파는 진폭 에너지(Amplitude Energy)가 급격히 감쇠(Attenuation)하게 됩니다. 가스나 소리의 불확실한 이동 경로에 의존하지 않고, 에너지가 감소하는 물리적 수분 변화 자체를 정밀 측정하여 굴착 후보 위치를 정확한 좌표로 제시합니다.

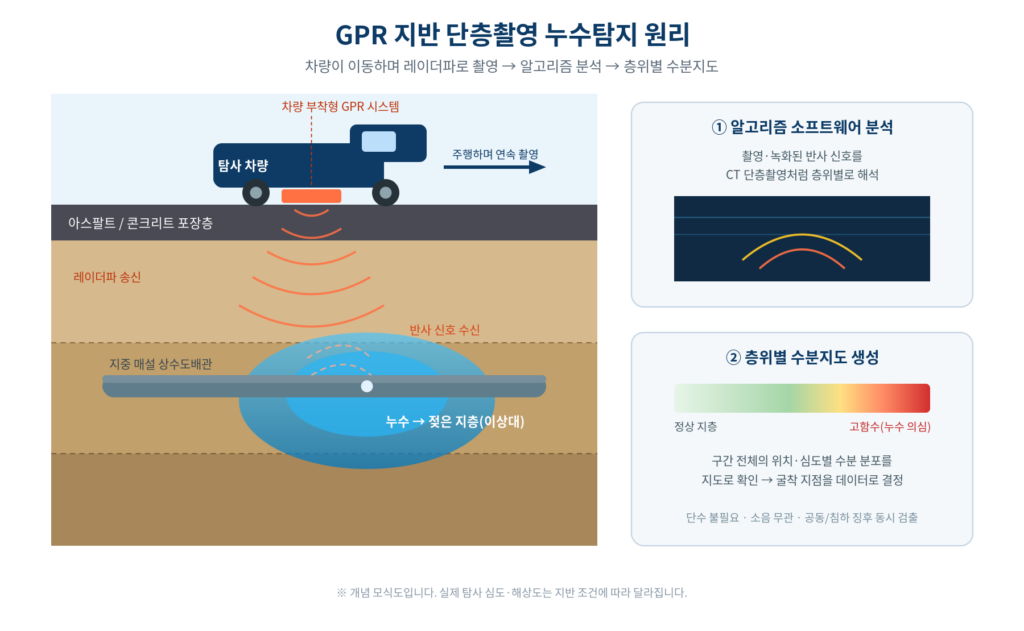

GPR 차량이 레이더파를 송신하여 지중 매설 상수도배관 누수로 인한 젖은 지층(이상대)을 탐지하는 원리 개념도. 모세관 현상으로 흡수된 수분 구역에서 발생하는 레이더파의 진폭 에너지 감쇠(Attenuation)를 층위별 수분 지도로 시각화하는 과정.
‘감’에 의존하지 않습니다. 지면 아래로 전자기파를 투사하여, 누수로 인해 수분이 흡수된 지층의 진폭 감쇠(Attenuation) 데이터를 심도층별로 분석하는 과학적 물리 탐사입니다.

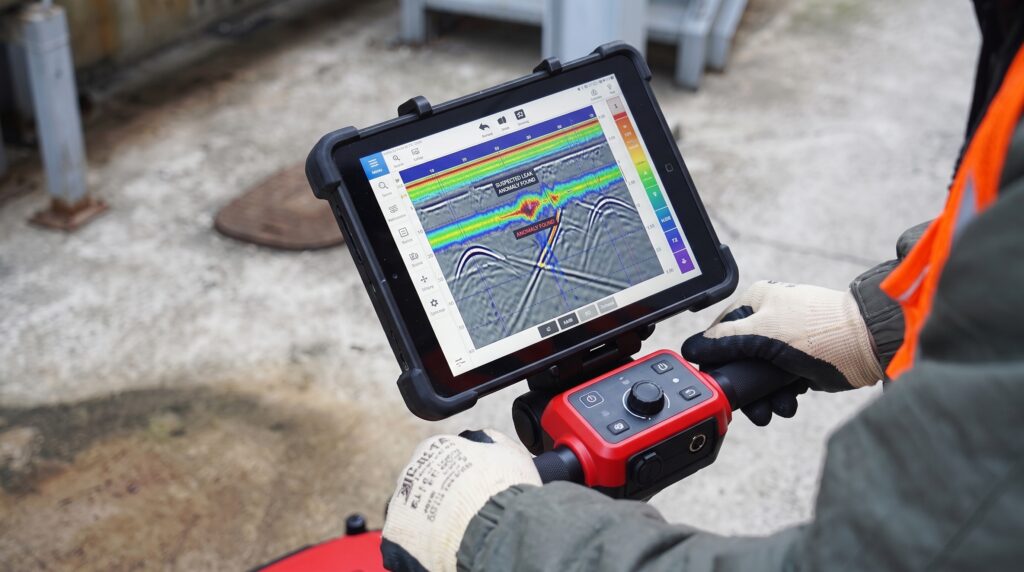

GPR 화면에서 누수 의심 이상영역(Suspected Leak Anomaly Found) 검출 결과 — FD LEAKTECH 공장수도누수 탐지
GPR 분석 결과 화면에서 “SUSPECTED LEAK — ANOMALY FOUND”로 데이터 측정하는 모습입니다. 단순 가스탐지가 아닌 수분 이상분포 데이터로 굴착 위치를 결정합니다.

이 기술은 「GPR 기반 자기참조형 상수관망 누수탐지 시스템 및 그 방법」으로 특허 출원 중입니다. (제10-2026-0126858호)

시간과 비용을 아껴주는 확실한 결과물 리포트

단순히 현장 바닥에 스프레이로 표시를 남기고 끝나는 것이 아닙니다. 취득한 GPR 라인스캔 데이터, 현장의 정밀 격자 좌표, 그리고 절대 수분 지표를 종합적으로 분석합니다. 이를 Surfer 및 Rhino 8과 같은 전문 3D 모델링 소프트웨어 환경에 통합하여, 지면 아래의 수분 분포를 직관적으로 파악할 수 있는 3D 시각화 리포트로 제공해 드립니다.

“여기쯤 새는 것 같다”가 아니라 “이 좌표를 굴착하세요”를 데이터로 증명합니다. 데이터에 기반한 굴착 지시로 무의미한 공기를 단축하고 바닥 복구 비용을 획기적으로 절감할 수 있습니다.

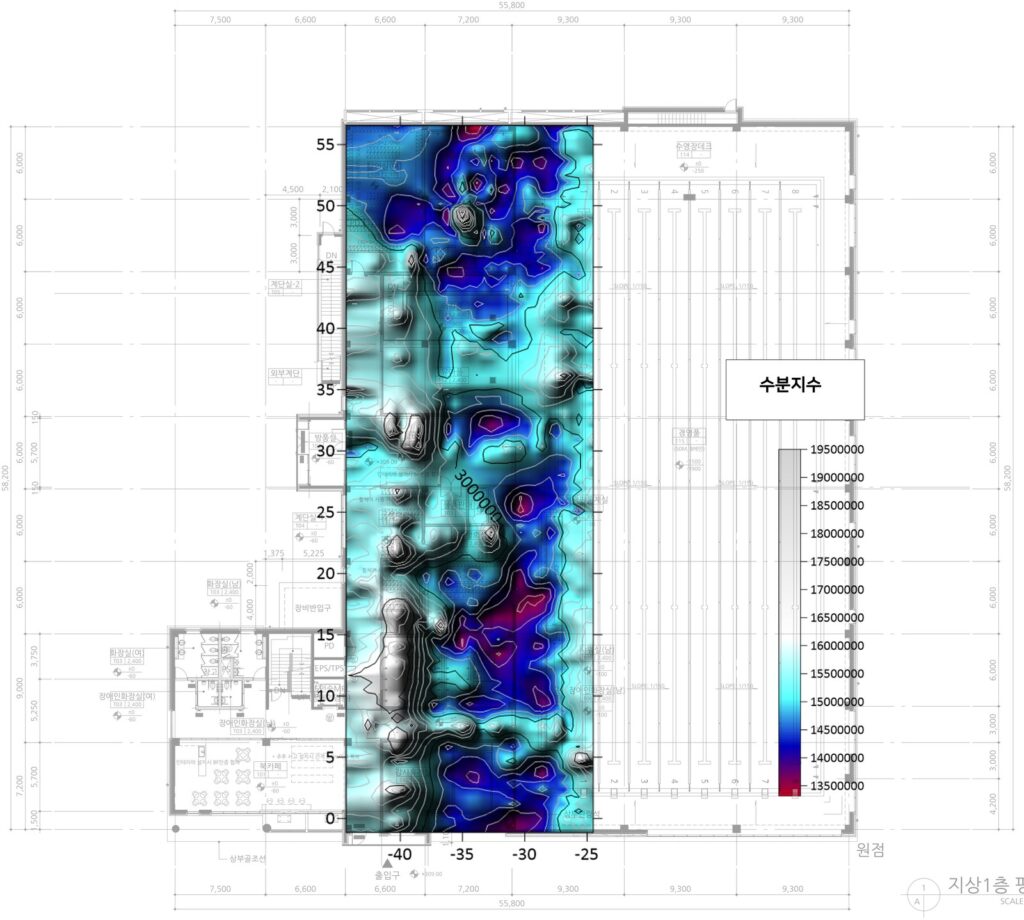

현장 건축물 평면 도면과 GPR 물리탐사 데이터를 결합하여 Rhino 8 및 Surfer를 통해 완성한 층위별 수분지도 3D 시각화 리포트. 공장 실외 매설배관에서 굴착해야 할 정확한 누수 의심 좌표를 등고선과 수분지수(절대 수분 지표)로 표현.
실제 기업 고객에 제공되는 데이터 기반 층위별 수분지도 리포트입니다. 기존 굴착 실패로 인한 예산 낭비를 끊어내고, 정확한 타겟 굴착 좌표를 제시하여 바닥 복구 비용 절감과 공기 단축을 실현합니다.

이런 경우 문의해주세요

    • ✅ 무의미한 반복 굴착으로 바닥 복구 예산이 계속 낭비되고 있는 경우

    • ✅ 생산 라인 셧다운(Downtime) 없이 비파괴 검사로 공장 가동 손실(기회비용)을 막고 싶은 경우

    • ✅ 실외 매설 상수도배관 누수가 의심되는 경우

    • ✅ 가스탐지 위치 굴착했는데 배관이 멀쩡한 경우

    • ✅ 두꺼운 바닥재(아스팔트·콘크리트)로 일반 누수탐지가 불가능한 경우

    • ✅ 수도요금이 급증했는데 원인을 모르는 경우

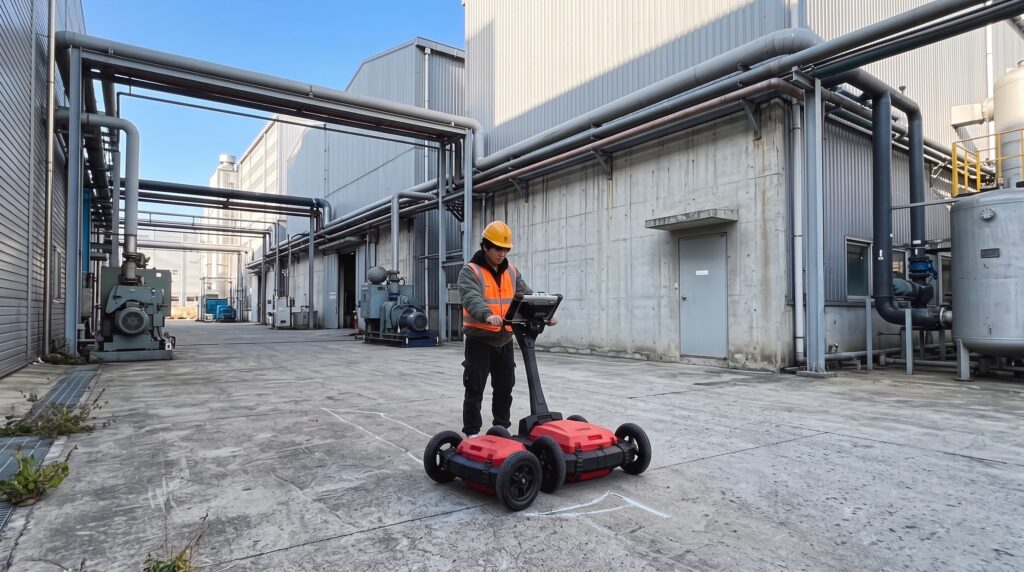

공장 실외 콘크리트 바닥 GPR 카트 장비 매설 상수도배관 누수탐지 — FD LEAKTECH FORENSIS™
공장 외부 콘크리트 바닥에서 GPR 카트 장비로 실외 매설 상수도배관 누수를 탐지하는 모습입니다. 두꺼운 콘크리트 바닥재도 전자기파로 심도층별 수분분포를 분석합니다.

⚠ 맞지 않는 경우

아래에 해당하시면 일반 누수탐지업체를 먼저 이용하시길 권장드립니다.

    • ❌ 건물 내부·화장실·주방 배관 누수인 경우

    • ❌ 공압검사·가스탐지를 아직 시도하지 않은 경우

    • ❌ 즉시 배관 교체 공사만 원하시는 경우

저희는 실외 매설 상수관망의 어려운 케이스에 특화되어 있습니다.

📞 상담 문의 및 도면 검토 요청

FORENSIS™ 누수정밀감정시스템 ㈜FD누수공사입니다.
기존 탐지 결과와 현장 도면을 준비해 주시면 더욱 빠르고 정확한 상담이 가능합니다.

🌐 이메일: fdleaktech@gmail.com

📞 1544-2921 / 010-5501-0855

👉 카카오톡 오픈채팅 상담 바로가기

FAQ

Q. 압력검사와 가스탐지를 해도 위치를 못 찾았어요. 어떻게 해야 하나요?

두 방법 모두 실외 매설 상수도배관의 실제 파손점을 직접 특정하지는 못합니다. FD LEAKTECH FORENSIS™ GPR 분석으로 수분 이상영역에 따른 에너지 감쇠를 심도층별로 분석하여 굴착 후보 위치를 정확한 데이터 좌표로 제시합니다. 기존 탐지 결과와 굴착 이력을 함께 가져오시면 더 정확한 분석이 가능합니다.

Q. 바닥이 매우 두꺼운데 누수탐지가 가능한가요?

네, 가능합니다. GPR은 전자기파를 이용하기 때문에 바닥 두께와 재질에 영향을 받지 않습니다. 콘크리트·아스팔트·토사 등 어떤 바닥재라도 매설심도에 맞춰 심도층을 설정하고 수분 이상분포를 층위별로 분석합니다.

Q. 이미 여러 곳을 굴착했는데 GPR 탐지가 의미 있나요?

오히려 기존 방법으로 못 찾은 케이스일수록 물리탐사를 통한 과학적 증명이 필요합니다. 굴착 복구에 낭비되는 추가 예산을 막고, 현장 격자 좌표에 기반한 수분 지도 리포트를 통해 한 번의 굴착으로 문제를 해결할 수 있습니다.

Q. 가스탐지 반응 위치를 굴착해도 될까요?

실외 매설배관에서 가스 검출 위치와 실제 파손점은 다를 수 있습니다. 토사·콘크리트 균열과 줄눈을 따라 이동한 가스가 파손점에서 수 미터 떨어진 곳에서 검출되는 경우가 흔합니다. 굴착 전 GPR 분석으로 정확한 수분 이상영역 좌표를 먼저 확인하시길 권장드립니다.

Q. 공장 가동 중에도 조사가 가능한가요?

네, GPR 조사는 비파괴 방식으로 공장 가동 중에도 진행 가능합니다. 실외 매설배관 조사는 생산라인 다운타임 없이 진행되므로 기회비용 손실을 완벽히 방지합니다.

📎 참고 및 출처

    • Laurens, S. et al. (2005). Non-destructive evaluation of concrete moisture by GPR. Materials and Structures, Springer — link.springer.com

    • De Coster, A. et al. (2019). Towards an improvement of GPR-based detection of pipes and leaks in water distribution networks. Journal of Applied Geophysics, ScienceDirect — sciencedirect.com

    • Maierhofer, C. et al. (2003). Nondestructive Evaluation of Concrete Infrastructure with GPR. Journal of Materials in Civil Engineering, ASCE — ascelibrary.org

    • 특허출원: 「GPR 기반 자기참조형 상수관망 누수탐지 시스템 및 그 방법」 제10-2026-0126858호, ㈜에프디누수공사

본 포스팅은 정보 제공 목적으로 작성되었으며, 개별 사안에 따라 감정 결과는 다를 수 있습니다. ㈜FD누수공사 FORENSIS™ 누수정밀감정시스템
